El artículo explica principios de ingeniería y no garantiza el alcance de ningún producto o armario. La fiabilidad debe validarse en la configuración final.
Una cerradura inalámbrica puede funcionar en una mesa abierta y perder alcance al cerrar el armario metálico. La envolvente refleja energía, desafina la antena, bloquea trayectos y acopla ruido del motor. El diseño comienza en la PCB y termina con la prueba de puerta cerrada.

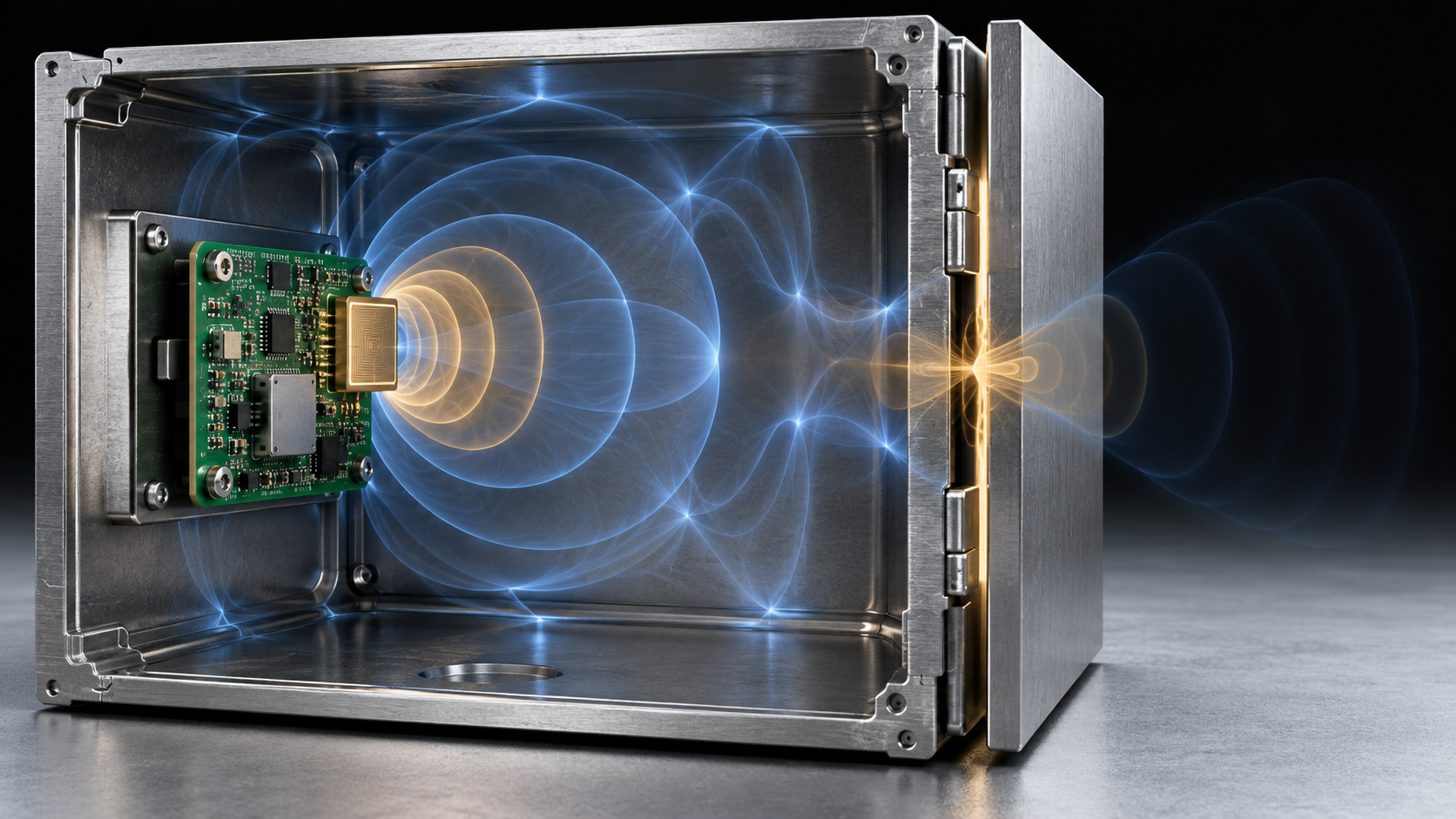

1. Tratar el metal como frontera RF
Acero y aluminio reflejan y absorben energía. Holguras, bisagras, aberturas y ventanas no metálicas pasan a ser las principales rutas de propagación.
2. Elegir 433 MHz, Bluetooth y Wi-Fi por función
433 MHz sirve para mando de bajo consumo, Bluetooth para acceso cercano y Wi-Fi para red. La frecuencia por sí sola no garantiza atravesar metal.

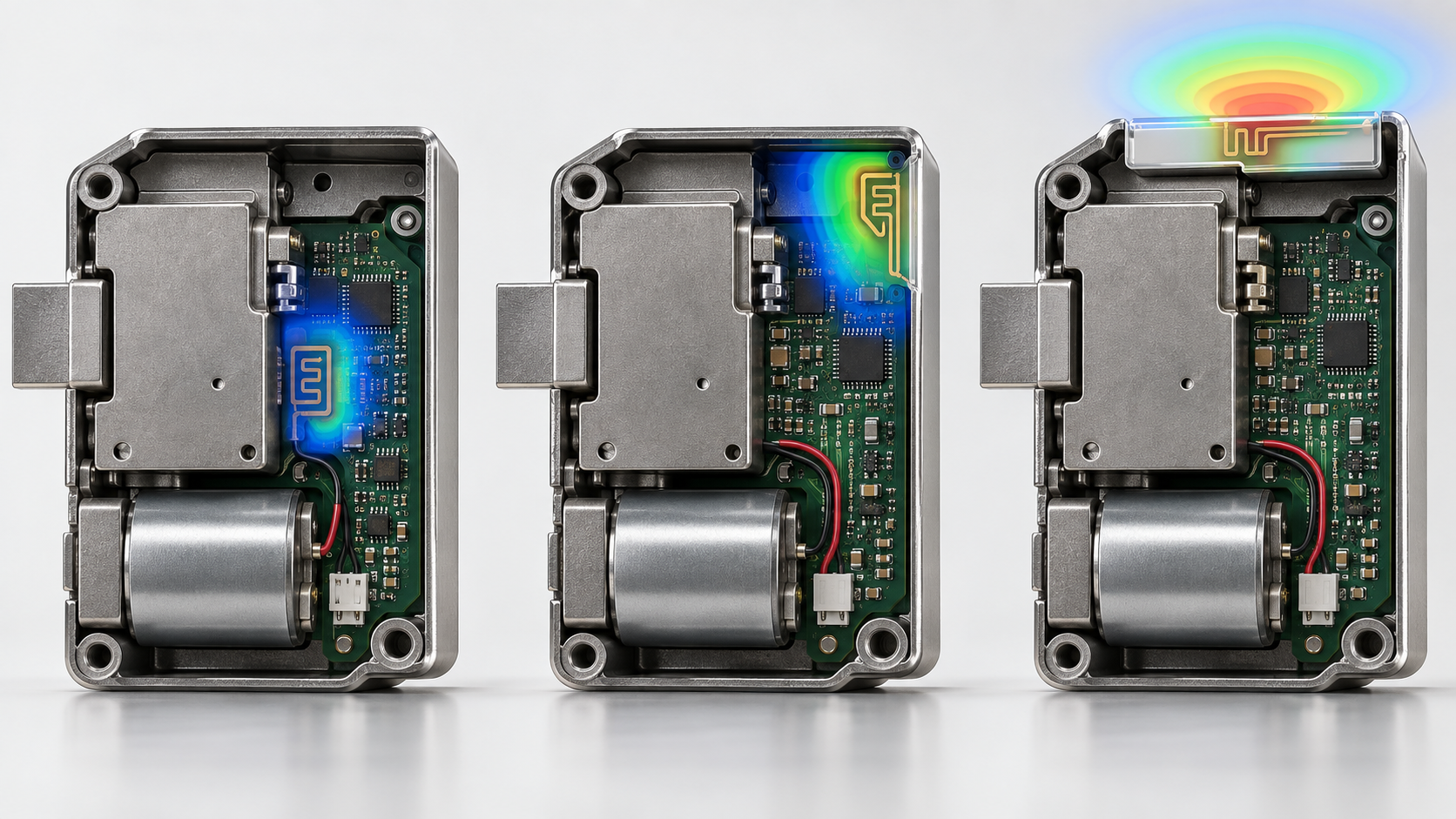

3. Proteger el área de antena
Masa, batería, motor y soportes deben respetar el keepout. El borde o una ventana RF controlada suele ser mejor que aumentar la potencia.

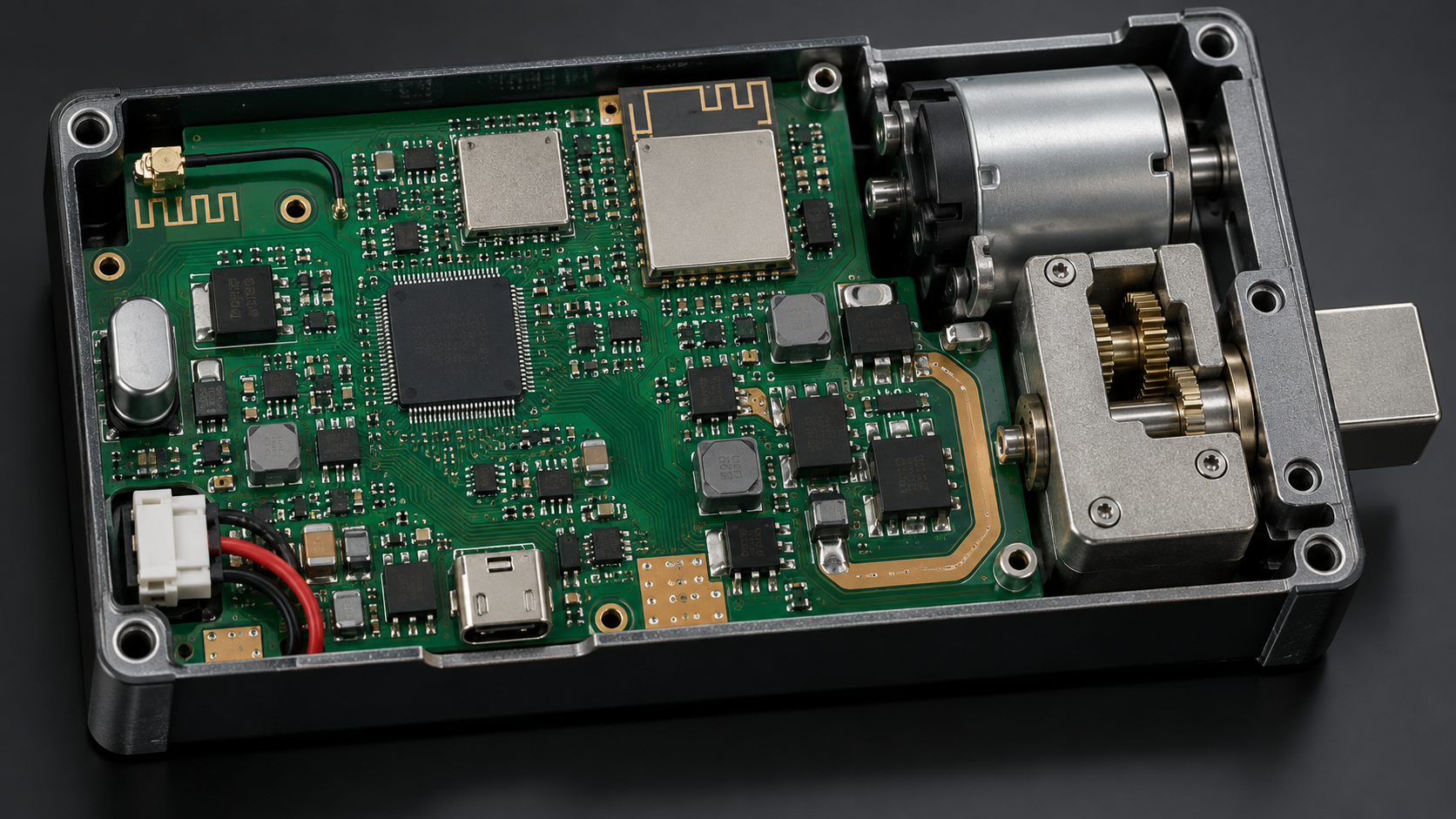

4. Separar ruido del motor y radio
Arranque, escobillas y caída de tensión requieren alimentación, desacoplo, masa y routing correctos. Probar la radio durante arranque, bloqueo e inversión.

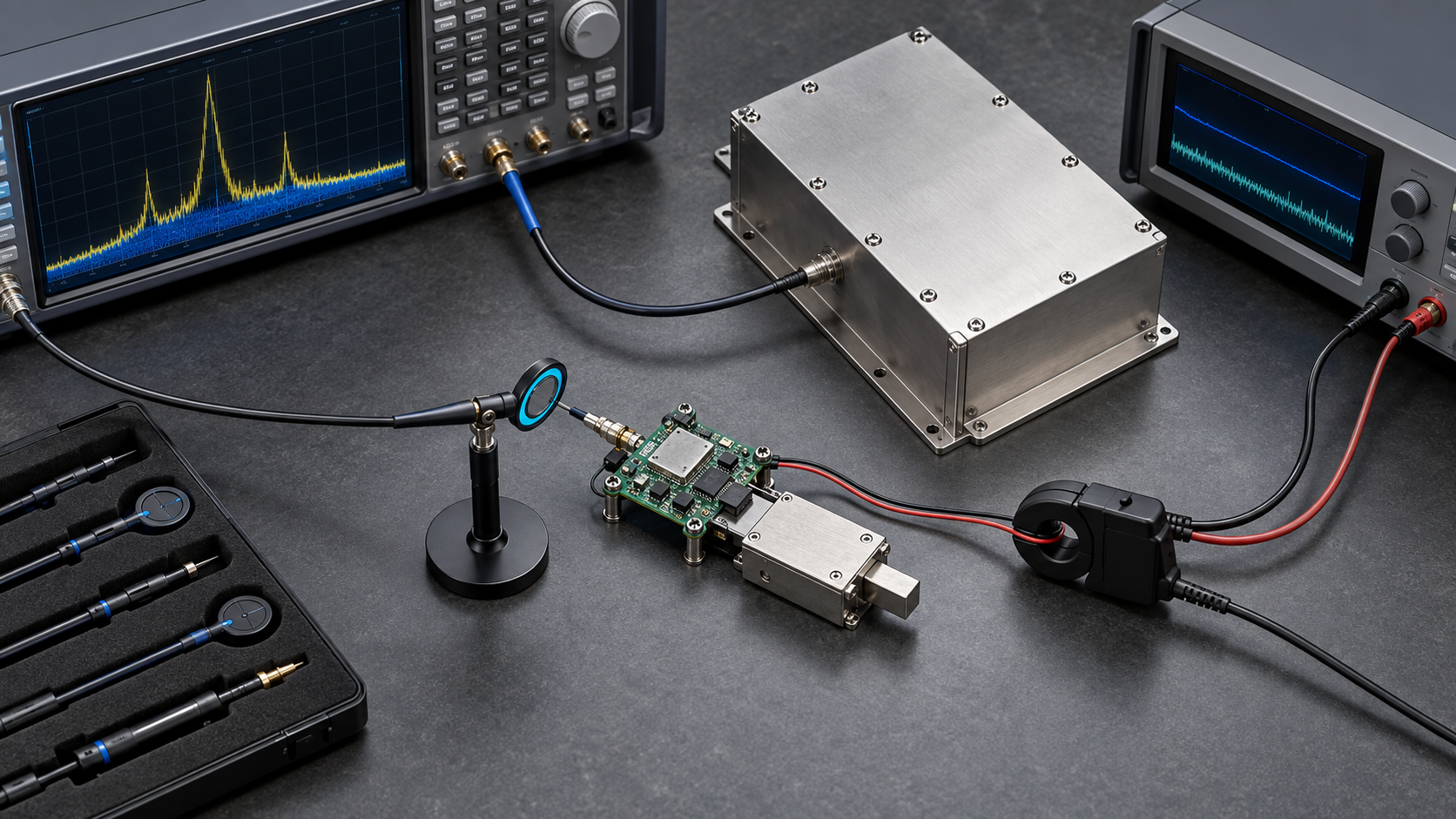

5. Validar con la puerta cerrada
Medir emparejamiento, éxito, respuesta y recuperación con puerta abierta y cerrada, en posiciones reales y batería baja. Registrar todas las condiciones.
6. Decidir con datos
Si la antena no alcanza una frontera transparente, considerar antena externa, lector cableado, gateway u otra arquitectura. Los cambios próximos a la antena exigen regresión.
7. Conclusión
El armario forma parte del sistema de antena. Envolvente, antena, masa, corriente del motor e instalación se aprueban juntos.
